精密绕线机应用场景介绍

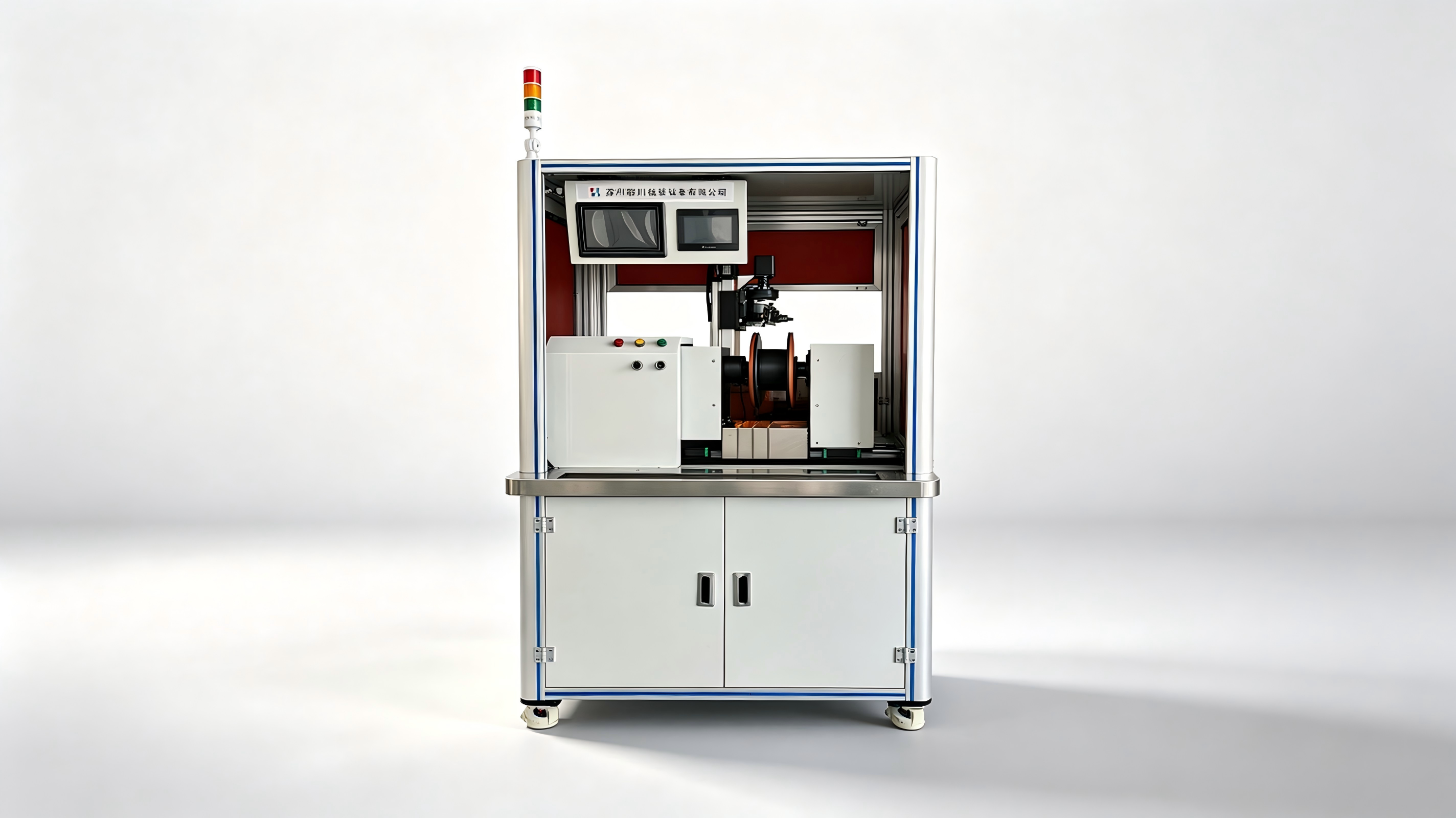

精密绕线机搭载视觉纠偏闭环系统，可在绕制 / 收卷全过程实时采集排线实际位置，通过算法动态补偿排线轨迹，抵消骨架注塑形变、线材直径公差、各类线材外径波动带来的排线累积误差，配合全伺服闭环驱动、动态闭环张力控制系统，既能够满足电子线圈严苛的电气性能指标，也可实现各类特种线材成品卷装的高标准收纳，兼顾线圈成型与精密收卷两大工艺场景。

一、电子线圈加工领域｜漆包线线圈精密绕制成型

典型电子行业应用场景：传感器线圈、电感线圈、电磁阀线圈、电磁铁线圈、直线电机线圈、音圈电机线圈、精密仪器仪表线圈。

行业工艺痛点

电磁类线圈产品对排线整齐度、匝数精度、张力稳定性、批量一致性有硬性指标要求。生产过程中，线圈骨架客观存在注塑变形公差，漆包线本身也存在一定的线径离散偏差；传统绕线设备仅依靠机械预设节距运行，无法动态补偿上述扰动，极易产生叠线、压线、跳线、松线等缺陷。直接造成线圈电感、内阻参数离散性变大，槽满率不达标，引发匝间短路、工作发热异常、元器件性能漂移、使用寿命缩短等质量问题。

在线视觉纠偏对线圈性能的保障作用

在线视觉纠偏系统在绕制过程中持续采集排线真实位置，联动编码器信号实时修正排线机构运动速度与位移，动态抵消骨架形变、漆包线直径波动带来的误差，实现以下工艺指标：

        1.匝间排布规整可控，层间偏移被有效抑制，大幅降低叠线、跳线不良；

        2.配合闭环张力控制，线圈松紧均匀，匝数控制精准；

        3.大批量生产条件下线圈电感、内阻保持高度一致性；

        4.提升线圈实际槽满率，降低匝间短路风险，提升电磁元器件整体可靠性。

细分产品工艺诉求

        1.传感器线圈：多使用微细线材制作微型线圈，微小排线偏差就会直接干扰传感信号采集精度，最细可满足0.02mm线径；

        2.电感线圈：排线排布状态直接决定电感量，参数一致性是产品核心考核指标;

        3.电磁阀、电磁铁线圈：对槽满率要求高，排线混乱会造成装配干涉，工作过程发热超标；

        4.音圈电机、直线电机线圈：线圈重量、排线均匀度、槽满率直接影响电机响应速度与运动控制精度；

        5.精密仪器仪表线圈：仪器长期稳定运行，要求线圈电气参数离散范围控制在极小区间。

二、特种线材成品收卷收纳领域｜成品丝精密排线收料

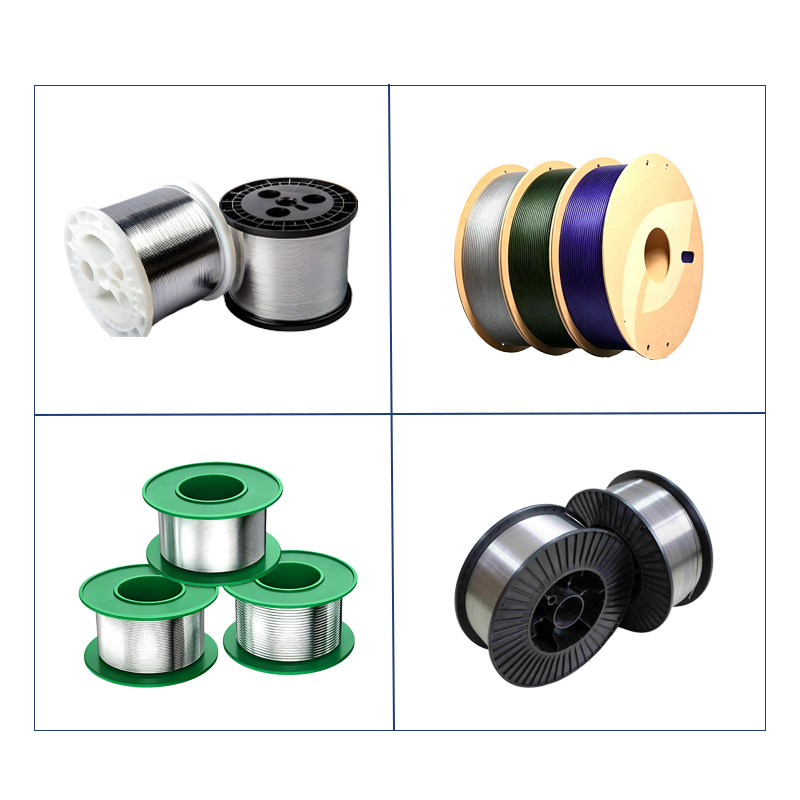

适用物料：铝焊丝、药芯焊丝、气保焊丝、不锈钢丝、焊锡丝；钽丝、钛合金丝等特种合金丝；金、银贵金属丝；3D 打印尼龙丝、橡胶耗材丝；医疗导管细丝。

该场景不以线圈成型为目的，属于成品线材收卷收纳，不考核电气性能，核心目标：保证卷盘排线外观整齐完整，保护线材本体表面，消除下游使用时的放线故障。

行业工艺痛点

合金、贵金属、高分子耗材、医疗导管类线材，自身会存在外径波动；普通收线设备依靠固定节距排线，无法自适应线材尺寸变化，容易出现叠丝、压丝、跳丝，最终卷盘端面凹凸不平。不良卷装带来实际损失：贵金属线材挤压划伤造成高昂原材料报废；焊丝叠压导致下游焊接放线打结、断丝；3D 打印耗材产生压痕变形，直接影响打印成品质量；医疗导管一旦出现表面压伤，整卷物料直接报废。

在线视觉纠偏在线材收卷场景的价值

视觉系统实时监测线材在卷盘上的排布位置，动态调整排线机构行程，自适应线材外径波动，实现规整有序收卷。

         1.卷盘线材排列紧密有序，卷料端面平整；

         2.规避叠丝、压丝问题，保护线材表面，杜绝压痕、刮擦损伤；

细分物料应用收益

         1. 各类焊丝（铝焊丝、药芯焊丝、气保焊丝、焊锡丝）：卷装整齐，保障焊接工序放线顺畅，减少现场断丝、卡丝故障；

         2. 特种合金丝（钽丝、钛合金丝、不锈钢丝）：完整保护线材表面品质，适配军工、精密零部件加工高标准；

         3. 金银贵金属丝：避免挤压划伤，减少高价值原材料报废损耗；

         4. 3D 打印尼龙、橡胶耗材丝：防止线材挤压变形，保障耗材外径均匀稳定;

         5. 医疗导管细丝：杜绝导管表面压痕损伤，满足医疗产品物理性能与外观质量要求。

三、技术小结

在线视觉纠偏不能脱离整机硬件独立发挥效果，整套能力建立在全伺服闭环驱动 + 动态闭环张力 + 视觉处理算法 + 绕线工控机算法的组合架构之上。视觉系统捕捉真实排线位置做二次动态修正，既可以满足电子线圈严苛电气指标，也适配多品类特种线材的精密收卷需求。设备既可单机使用，也可集成于自动化整线，支持标准机型与非标定制开发，覆盖样品打样、中小批量以及大规模量产。
